一、解决方案介绍

针对110kV及以下用户变电站，通过微机保护装置、弧光保护装置、智能操控装置、接点测温产品、局放监测装置、电能质量监测/多功能仪表、环境传感器等二次设备采集变电站内各类信息到监控系统/EMS平台进行分析、预警及控制，保障用户变、配、用电全过程的可靠、安全、有序运行。系统监控范围包括用户变电站、开闭所、变电所、低压配电室、直流系统以及变配电环境和视频监控等。

二、微机保护装置及综自系统

1、系统架构

（1）监控子系统：

包括模拟量、开关量和电能量数据等遥测、遥信；

事件记录SOE、故障录波记录；

遥控功能；

（2）微机保护子系统：

包括进线公用测控屏；

主变保护测控屏；

母联、PT、电容器等其他回路保护功能；

（3）微机五防系统：

综自系统和微机五防系统联动，

实现站内的五防防误操作功能；

（4）电压无功综合控制子系统：

补偿电容器、电抗和有载调压等功能；

（5）系统的低频减载负荷控制：

低压减载、低频减载装置等；

（6）备用电源自投控制：

备自投装置、快切等；

（7）站内控制电源系统：

包括直流屏、交流屏等；

（8）变电站远动调度：

包括站内I区远动上传调度和关口表数据上传功能。

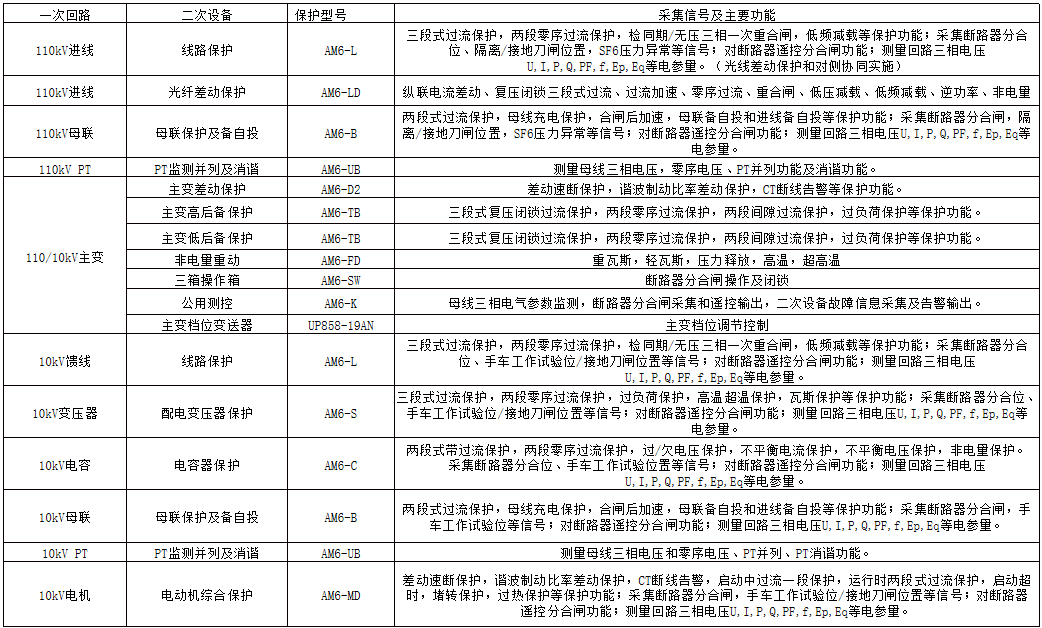

2、110kV变电站的微机保护装置

三、弧光保护装置

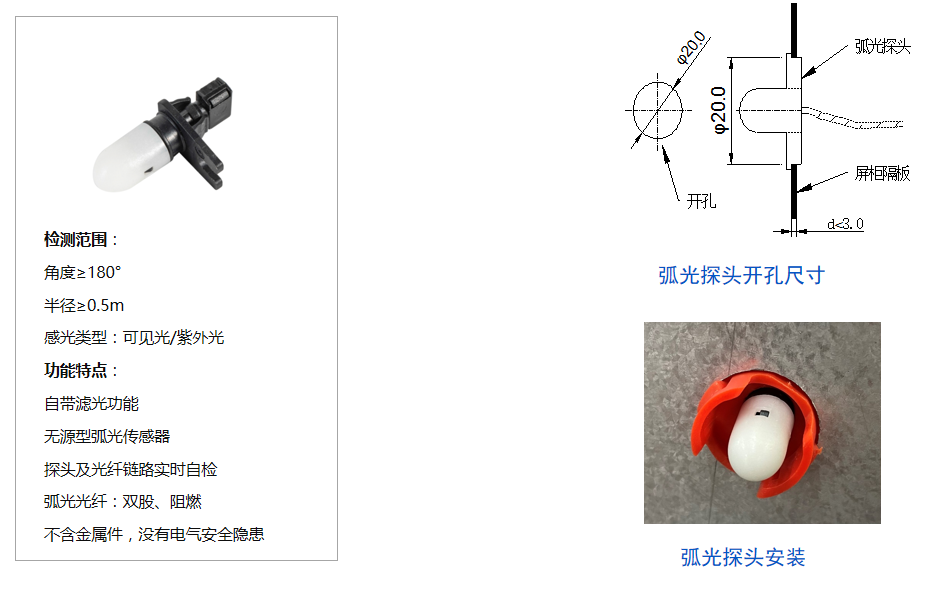

1、硬件设备

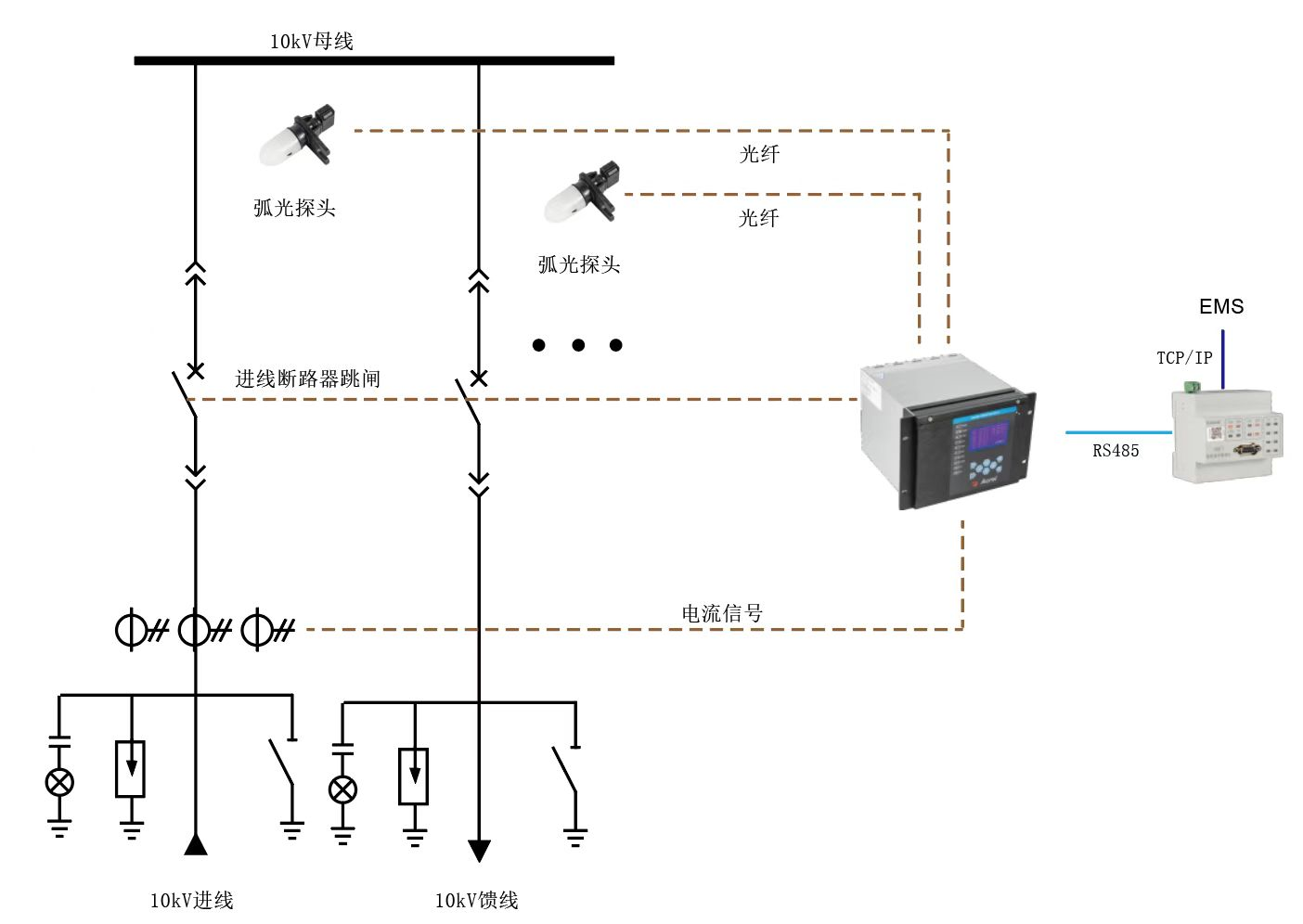

2、集中式母线弧光保护方案-中压场景应用

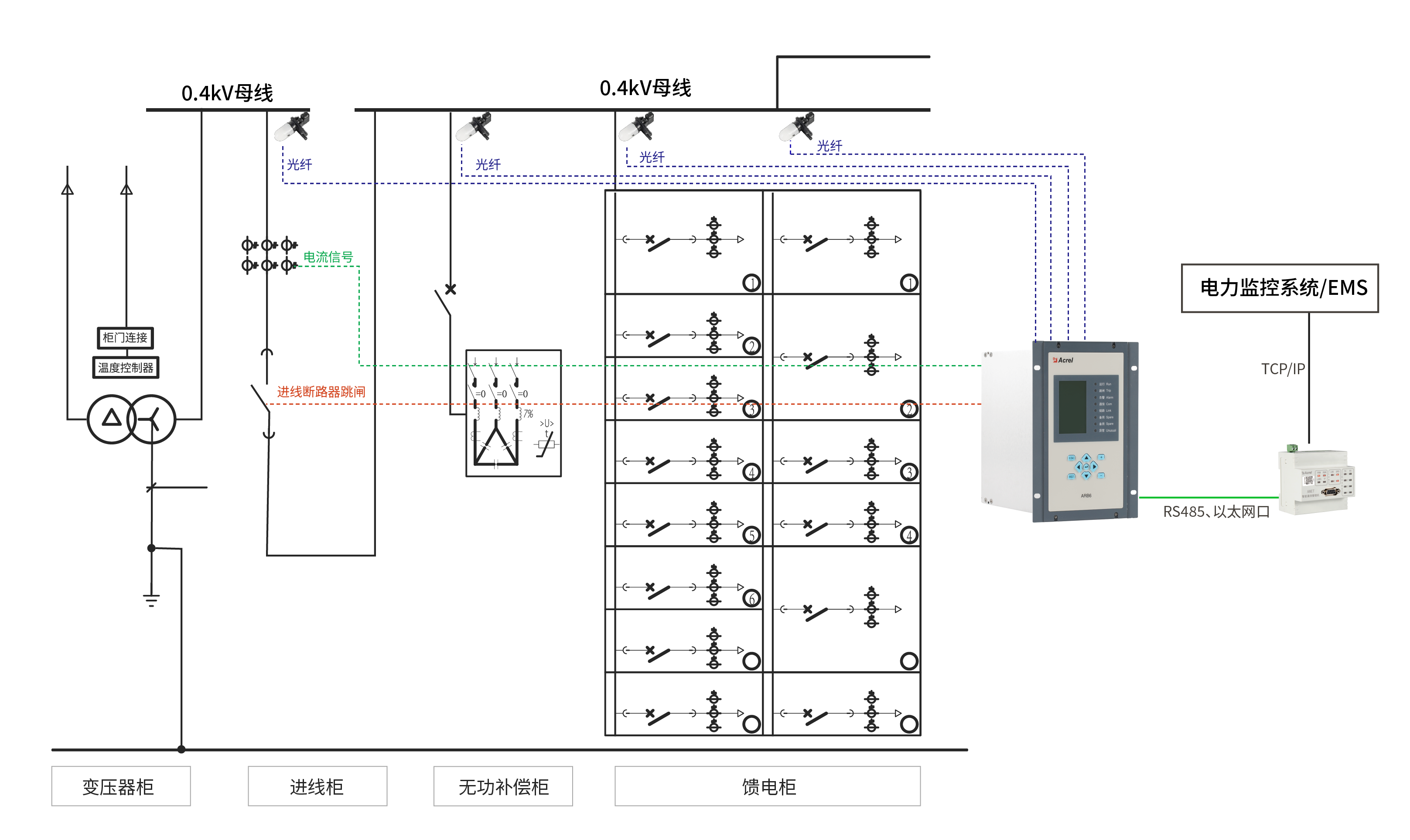

3、集中式母线弧光保护方案-低压场景应用

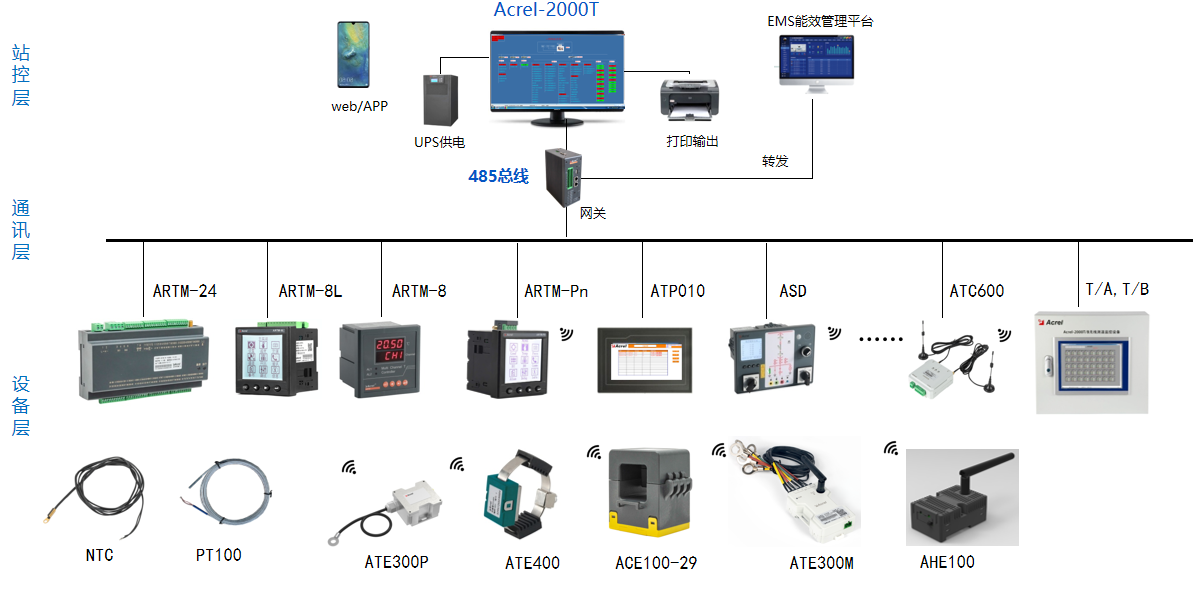

四、无线测温系统

五、电能质量在线监测装置

功能特点：

（1）稳态监测、暂态监测、瞬态监测

（2）暂降源定位

（3）电压暂降容忍度曲线与分析

（4）故障录波和事件记录

（5）电能质量日统计值

（6）电能质量水平评估报告

（7）电能质量符合性评估报告

（8）PQDIF数据统计与导出

（9）标记功能

（10）Websever功能

（11）江苏省电科院A类认证、开普实验室EMC认证

六、电力监控系统

Acrel-2000电力监控系统将用户站内的二次设备(包括测量仪表、信号系统、继电保护、自动装置等)经过功能组合和优化设计，利用先进的计算机技术、网络技术、通信技术和信号处理技术，实现对全站的主要设备和输、配电线路实现监视、测量、自动控制等综合性的自动化功能。
