中联西北工程设计研究院科技办公楼项目能耗监测系统的研究与应用

基本信息:
项目名称:中联西北工程设计研究院科技办公楼项目能耗监测系统
项目地点:西安
实施时间:
项目简介:
中联西北院科技办公楼位于西安高新区丈八四路与丈八西路十字西南角,规划总用地39亩,净用地28亩,总建筑面积90690平方米,其中科技办公楼总建筑面积63645平方米,总停车位近700个,包含办公楼主楼(22层)、西裙房(4层)和南裙房(5层)三个部分。

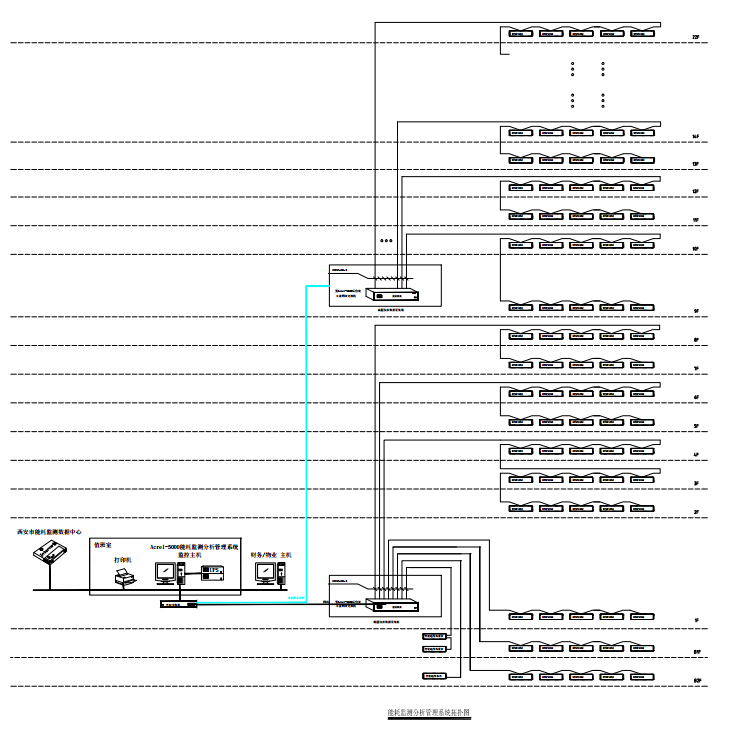

       办公主楼地上二十二层,地下两层,合计102块西安旌旗电子的直接接入型电能表,6块安科瑞电气的PZ96L-E4电能表,32块安科瑞电气的PZ72L-E4电能表,1块RS485接口Modbus通讯协议的水表需要进行能耗监测。后台位于一层的值班室内,因此针对本项目的性质,设计一套能耗系统,并在值班室内操作台处配置一台通讯管理机,对地下配电室的安科瑞电表、远传水表以及裙楼及办公楼低层的西安旌旗电子电能表进行采集。同时在9层弱电间再设置一台内置通讯管理机的数据采集箱,对高层部分的西安旌旗电子电能表进行采集,从9层采集箱至1层值班室操作台处后台主机通过光纤进行数据传输。电表及水表的数据采集后按照能耗分类分项原则进行分析,同时根据西安市公共建筑能耗监测系统技术规范DBJ61/T 97-2015将数据上传至西安市公共建筑能耗监测平台。

       本项目重点要解决基础能耗数据的智能化、自动化、可视化、可量化的收集与存储;建立能源管理平台、实现能源的集中化管理;深入分析能源消耗过程与趋势;建立能耗监测与公示平台。通过对此办公楼项目的用水及用电统一综合管理,可以对各区域设备能源使用情况进行查询分析,帮助管理人员发现潜在的节能机会,最大限度地提高能源利用效率,科学有效地管理能源使用,从而降低能源使用费用,为建立节约型社会发挥作用。

系统实现的功能:

建立建筑能耗计量体系,把脉建筑能耗,发现能耗黑幕,节能改造更有针对性,同时通过计量收费、绩效考核等管理措施巩固节能改造成果。
选择节能设备。
再好的节能设备,管不住浪费也无法发挥节能效果,通过增加自动化节能设备,制定设备运行策略,减少人为干预,集中管控,使节能设备正在实现节能。
通过能耗监测系统提供的同环比分析数据量化节能改造成果,最大程度的展现节能效果。
