一、云平台介绍

AcrelCloud-1000变电所运维云平台基于互联网+、大数据、移动通讯等技术开发的云端管理平台，满足用户或运维公司监测众多变电所回路运行状态和参数、室内环境温湿度、电缆及母线运行温度、现场设备或环境视频场景等需求，实现数据一个中心，集中存储、统一管理，方便使用，支持具有权限的用户通过电脑、手机、PAD等各类终端链接访问、接收报警，并完成有关设备日常和定期巡检和派单等管理工作。

二、应用场景

适用于各行业变配电运行维护系统的新建、扩建和改建。

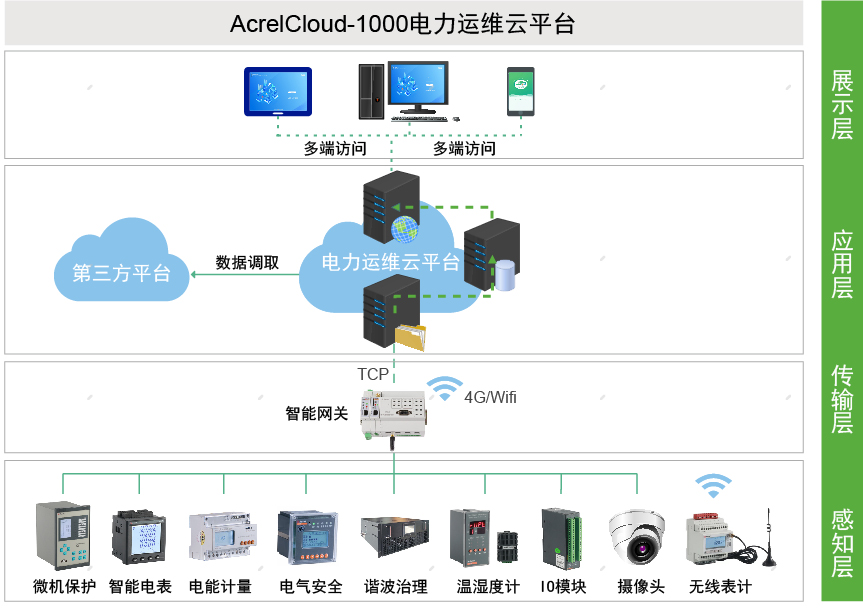

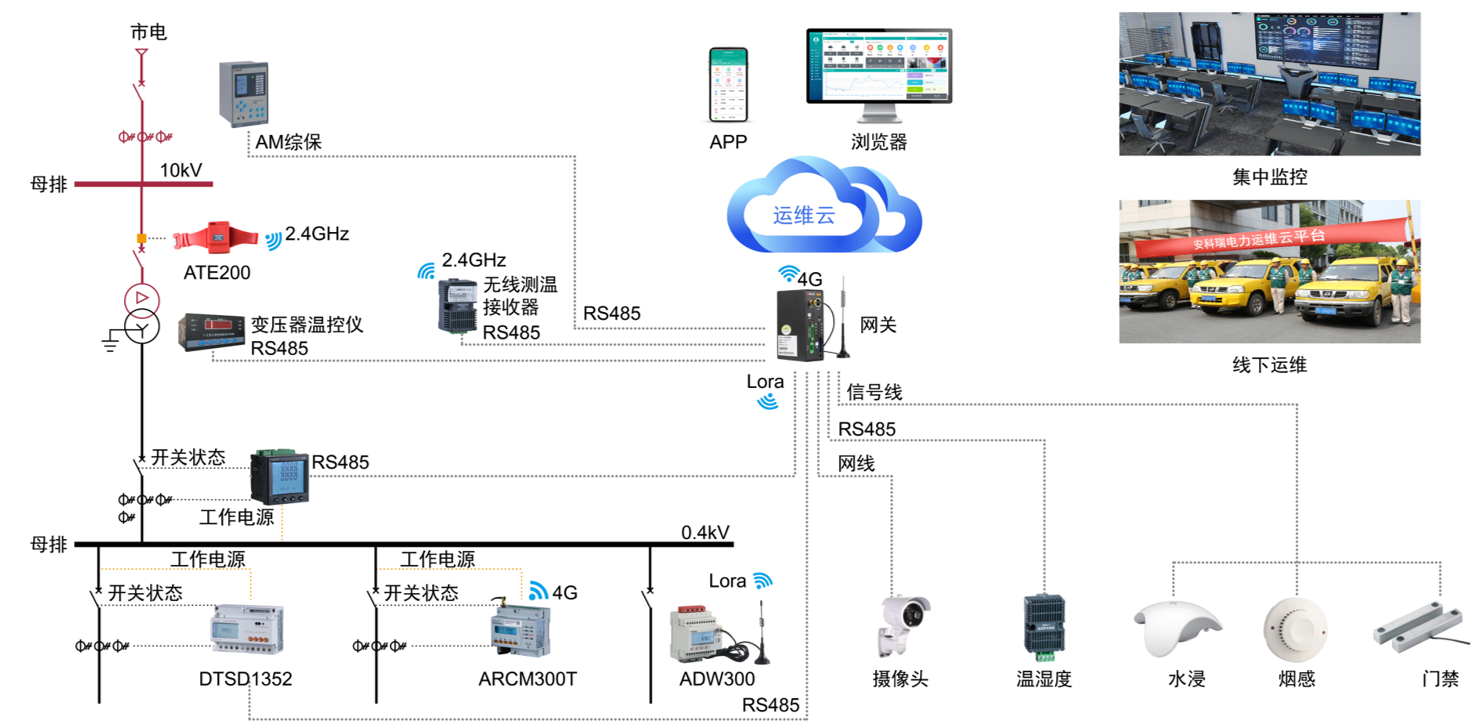

三、云平台架构

1.感知层

设备接入方式灵活，集成能力强，监测全面。

2.传输层

边缘计算网关,功能强大,无线传输，可兼做路由。

3.应用层

根据功能将服务分离部署，保证数据安全可靠。

4.展示层

支持多终端远程访问，界面美观。

四、云平台功能

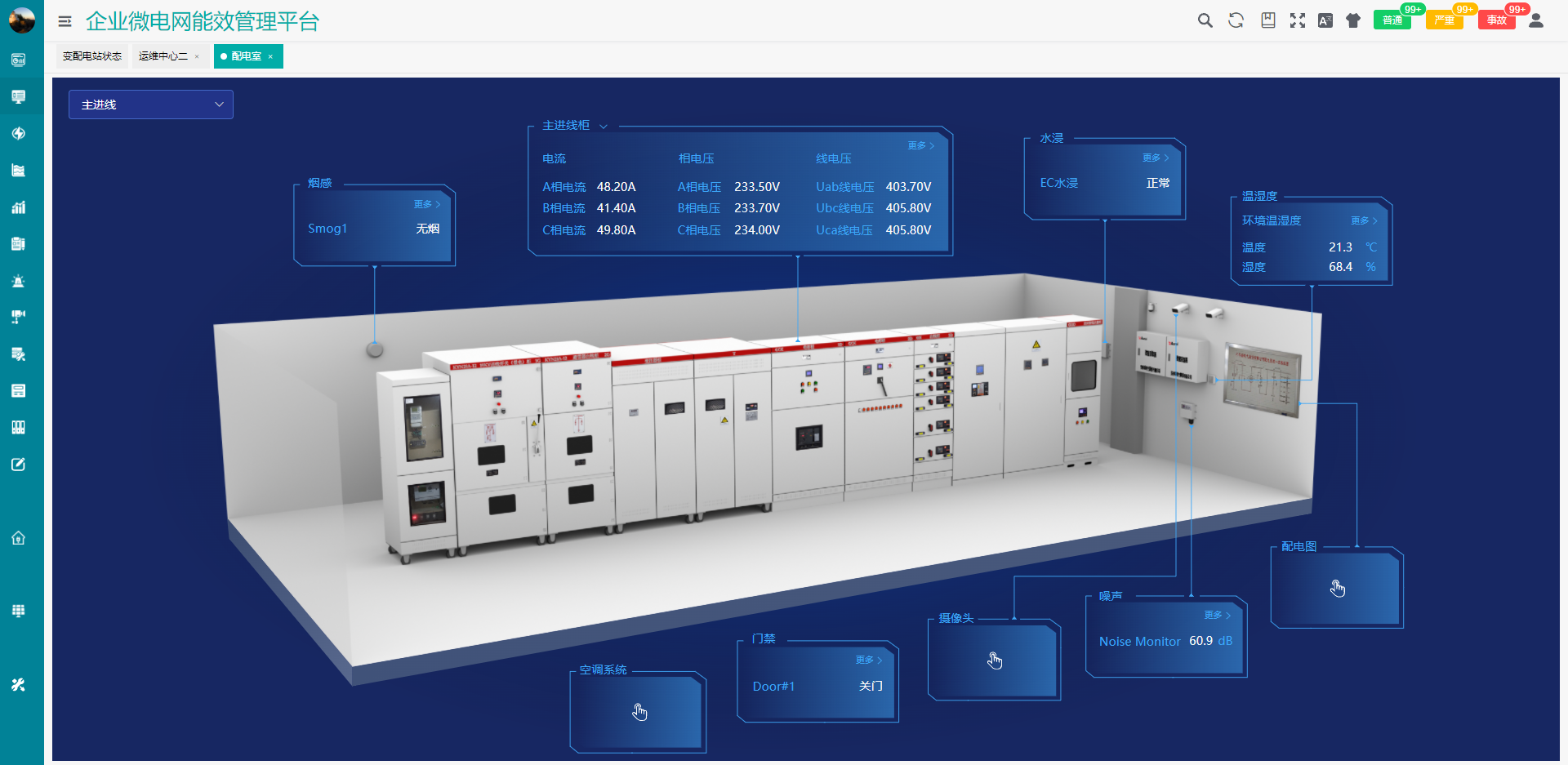

1.配电房3D监测

（1）采用3D建模构图，和配电房实际环境匹配

（2）实时监测配电房内安装的各类传感器和柜体状态；

（3）实时监测配电房进出线的电力运行状态；

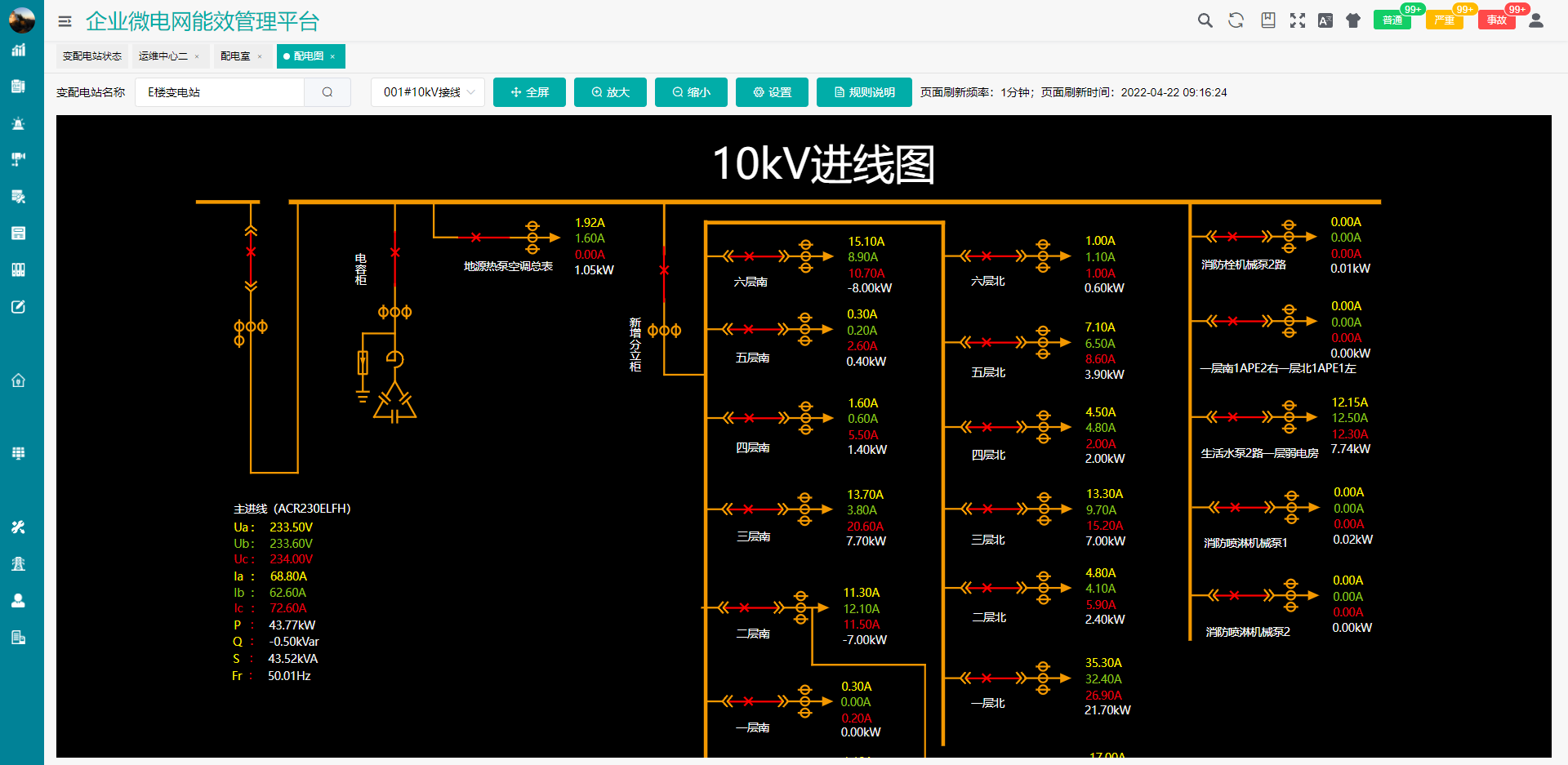

2.配电图

（1）实时在线监测变电所内各配电回路 的各项电力参数，通过配电主接线 图整体了解配电运行情况。

（2）实时监测断路器状态，包括合闸位 置、分闸位置、弹簧储能、接地刀 闸等；

（3）实时监测变电所内各变压器运行状 态，包括变压器的负荷率、绕组或 油浸温度、运行功率等；

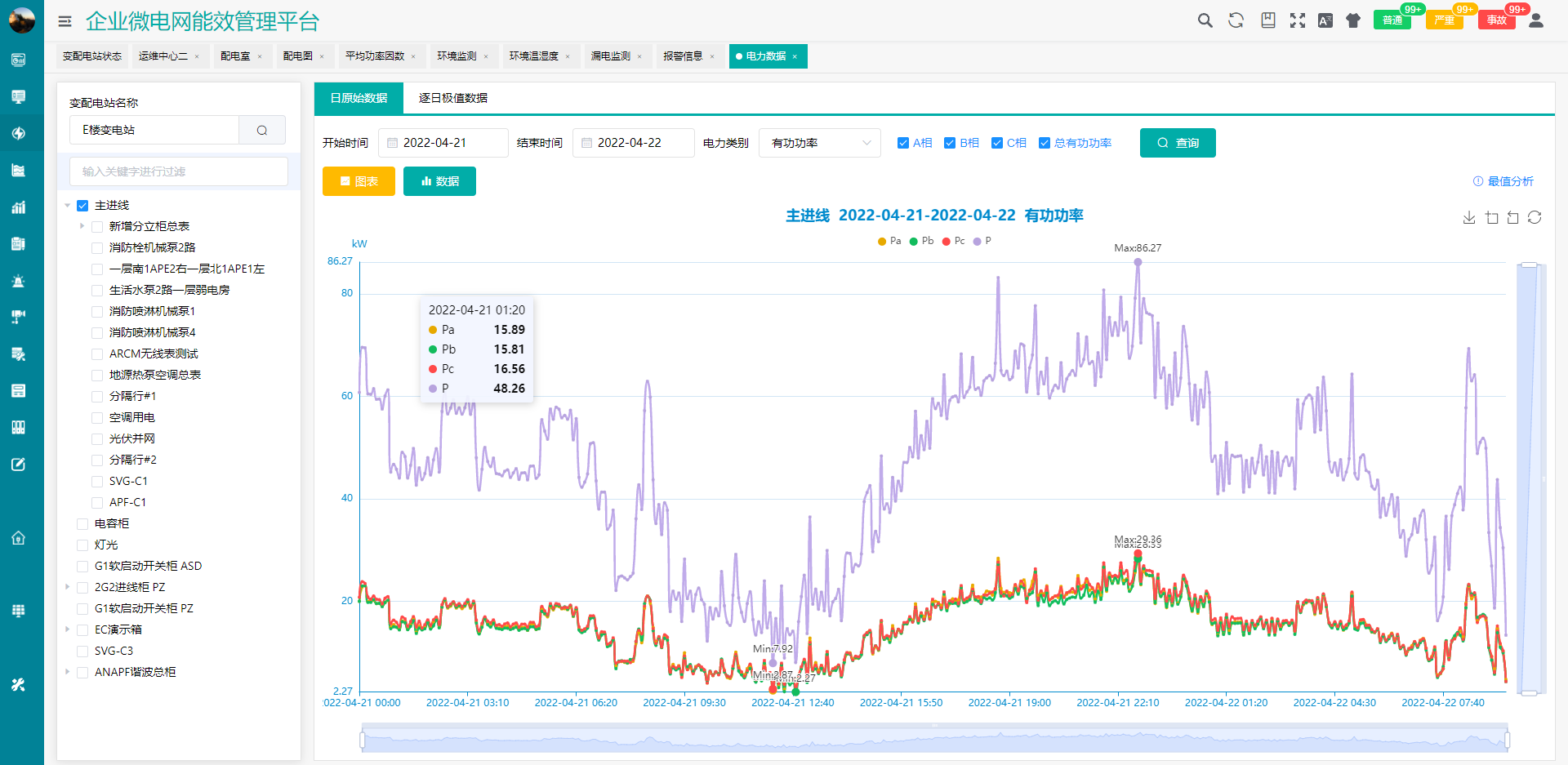

3.电力监测

电力数据显示选定变电所选定回路的电力数据和曲线，包括电流、相电压、线电压、频率、功率因数、有功功率、无功功率、视在功率、电压、电流不平衡度等参数，曲线显示统计期内最大、最小、平均值，并支持导出图表；并支持支持逐日极值统计，方便用户通过用户通过表格查询数据。

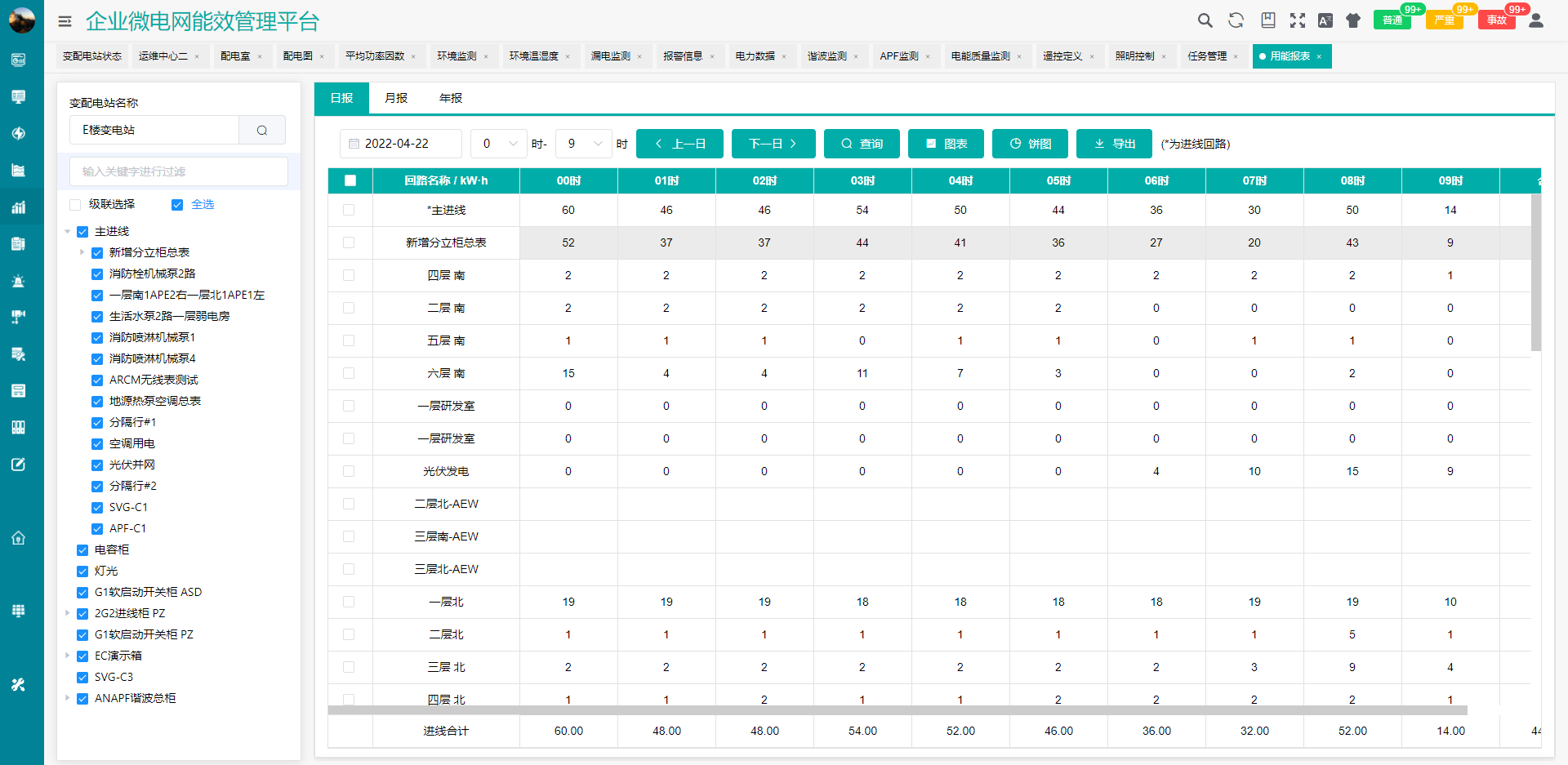

4.用能分析

用能报表显示各回路的用能数据，包括日报、月报、年报，日报显示分时用能，月报显示分日用能，年报显示分月用能，报表可以导出。

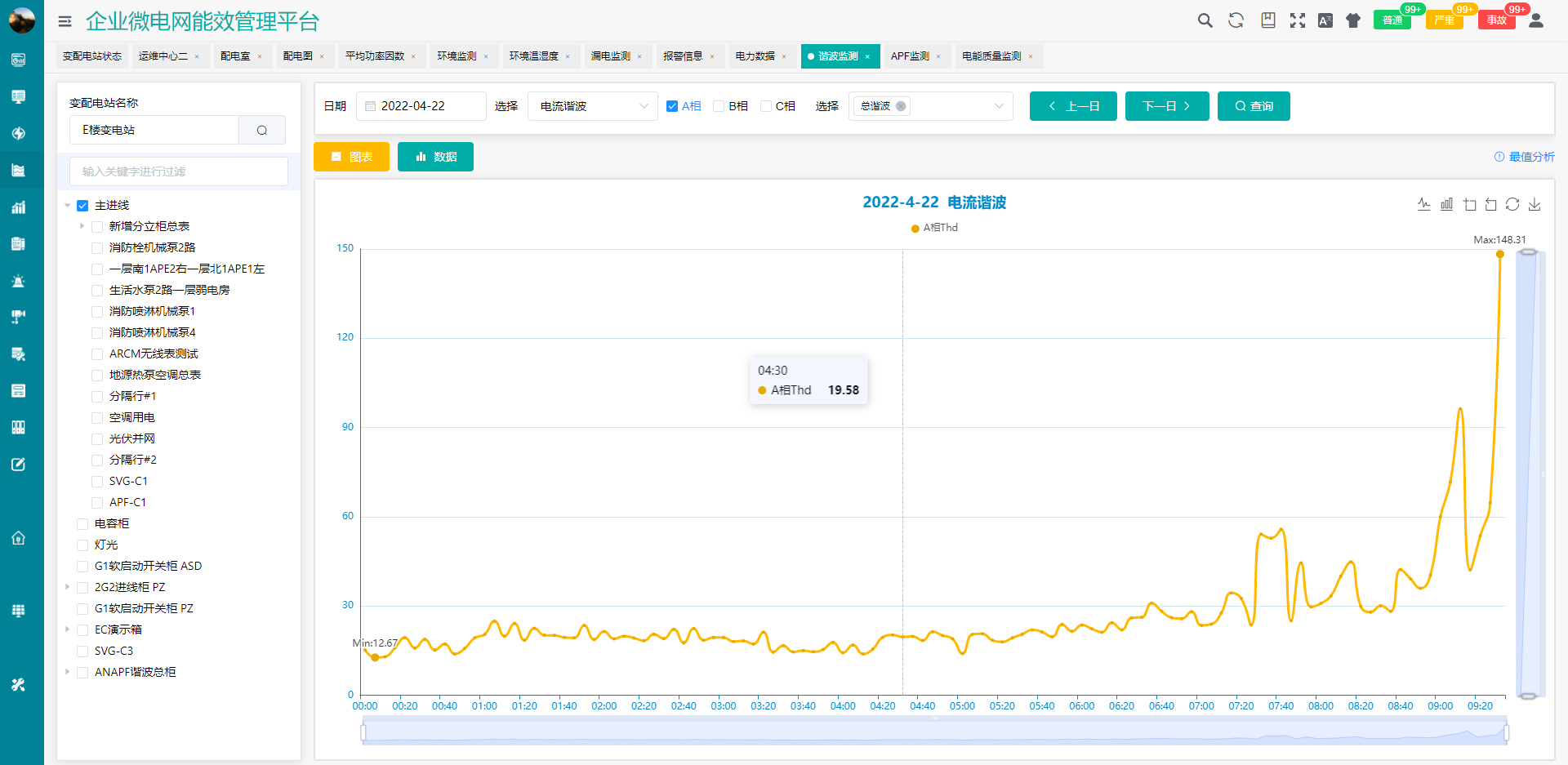

5.谐波监测

采集监测2-32次谐波含有率情况，协助用户分析电力系统运行质量状态。

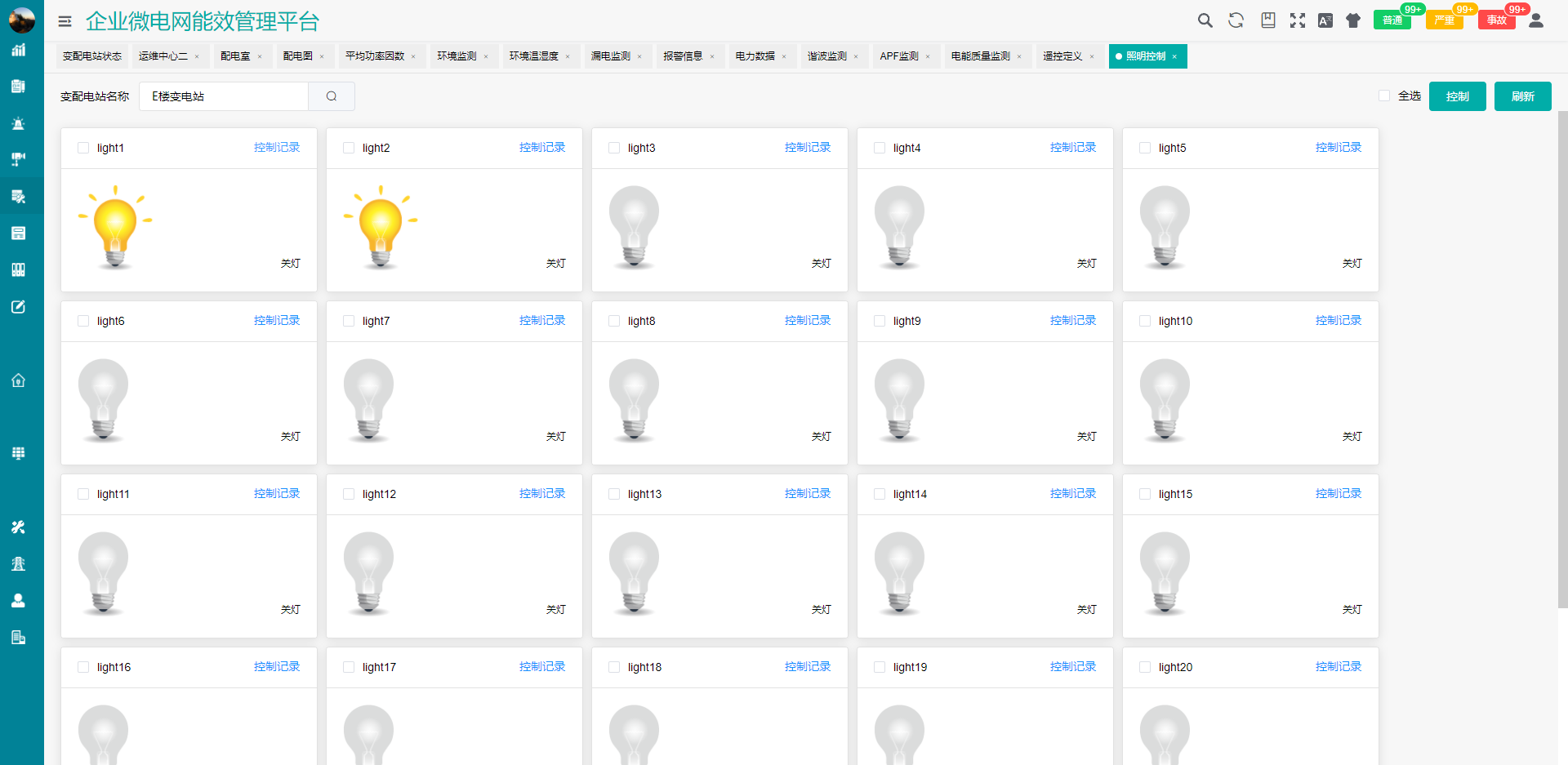

6.设备控制

（1）支持常规遥信类设备的远程控制功能。

（2）提供控制的二次密码确认，确保操作的安全可靠。

（3）支持特定型号仪表的消音、自检、复位功能。

7.环境监测

（1）通过在变电所中安装门禁、烟雾探 测器、水浸探测器、红外探测器， 实现变电所防侵入、火灾报警、水 浸报警、小动物侵入报警等功能。

（2）通过视频摄像头远程监视变电所整 体运行环境，同时可实现视频回放、 云台控制、语音对讲。

（3）结合环境温湿度传感器、SF6传感 器、局放传感器，全面感知变电所 运行环境，实现变电所“安全运行、 提质增效”的管理目的。

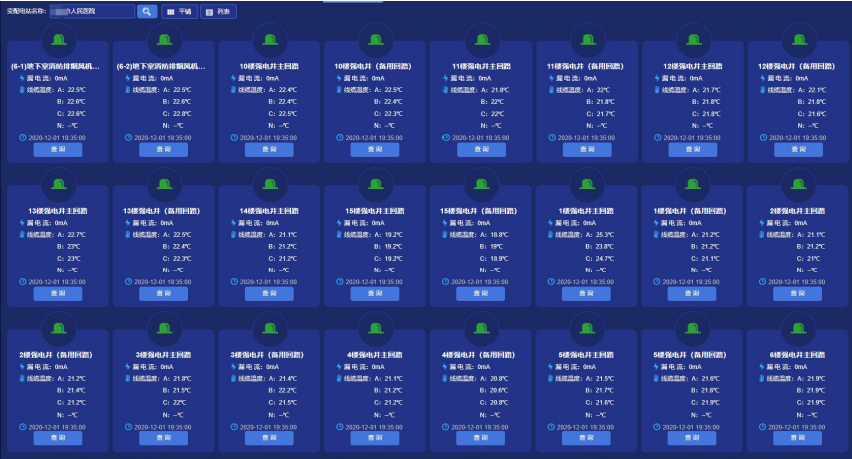

8.漏电监测

（1）通过在高低压开关柜内电缆接头、断 路器触头、刀闸开关、高压电缆中间 头等设备安装电气接点在线测温装置， 防止在运行过程中因氧化、松动、灰 尘等因素造成接点接触电阻过大而发 热成为安全隐患，提高设备安全保障；

（2）针对低压用电环节各回路中的剩余电 流、温度和故障电弧等进行监测，当 剩余电流越限时报警输出，以提醒维 护人员进行安全检查，防止因漏电引起的火灾发生。

9.报警通知

（1）平台可配置遥信变位报警（水浸、烟雾、门磁、开关跳闸等）、遥测越限报警（过压、欠压、过流、线缆温度过高、绕组温度过高等）、运行报警（仪表离线、网关离线等），报警上下限可根据现场情况灵活配置；

（2）告警实时性高，支持的种类多。现已维护近300种参数类型，800种告警类型，同时支持自定义参数的告警。使用特定型号的Anet网关可支持断电报警。

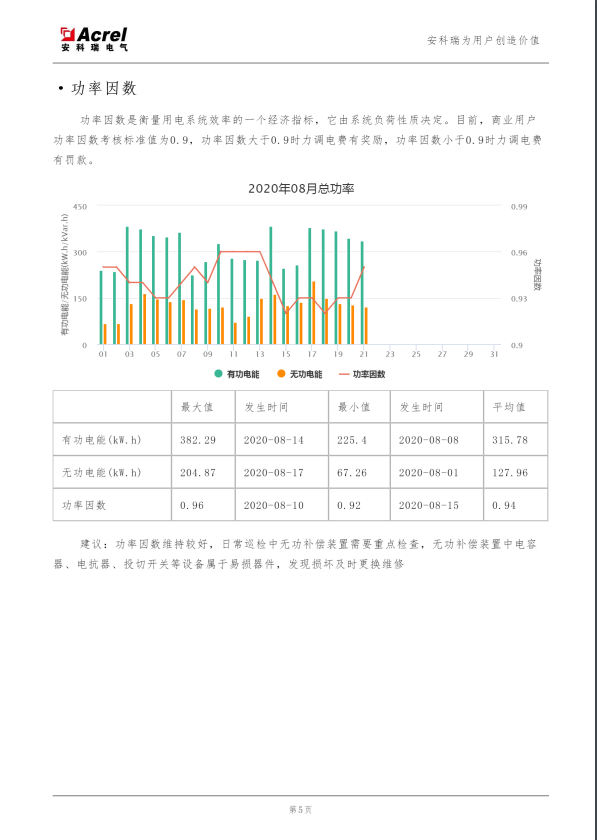

10.用户分析报告

（1）月度统计站点的用电情况、变压器运行情况、谐波、不平衡度情况等问题。

（2）支持在线编辑，预置策略，能根据数据为客户提供相关建议，支持pdf导出，支持功能选配，通过打钩控制功能的显示与隐藏；

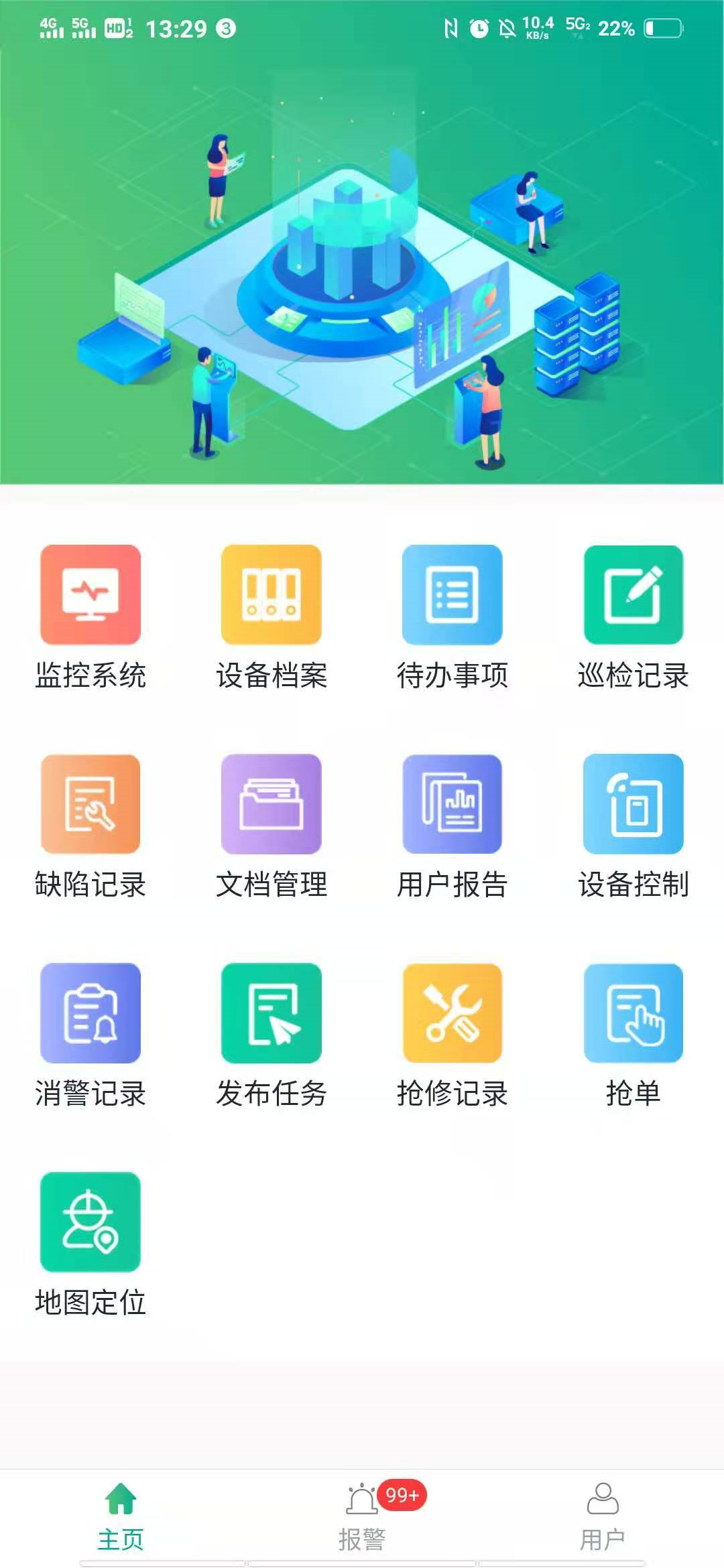

11.手机APP

（1）通过手机APP实现配电图查看、视频监视及回放、电力参数查询、最大需量统计、用能分析，并可通过手机接收报警、执行巡检、记录缺陷；

（2）通过手机APP实现配电图查看、视频监视及回放、电力参数查询、最大需量统计、用能分析，并可通过手机接收报警、执行巡检、记录缺陷；

（3）在手机app里面的待办事项模块，可以查看巡检人员工单执行情况；

（4）通过手机APP查看巡检人员执行任务的路线，及流程进度；

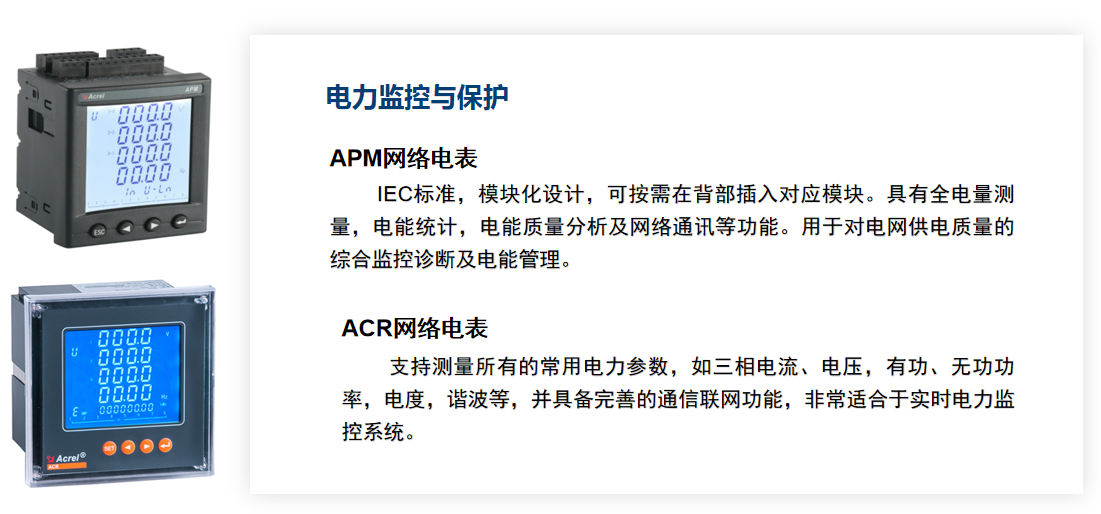

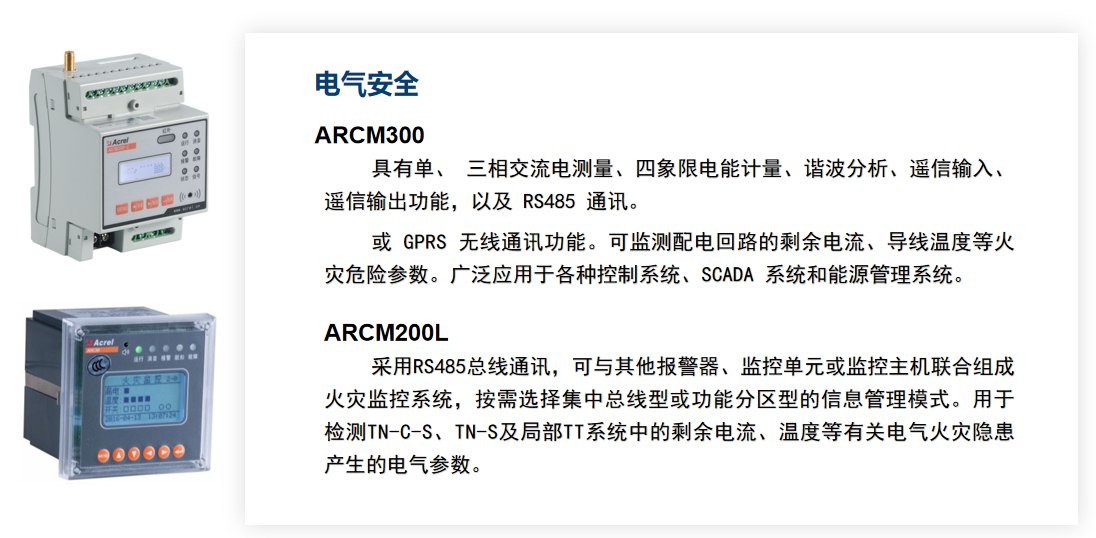

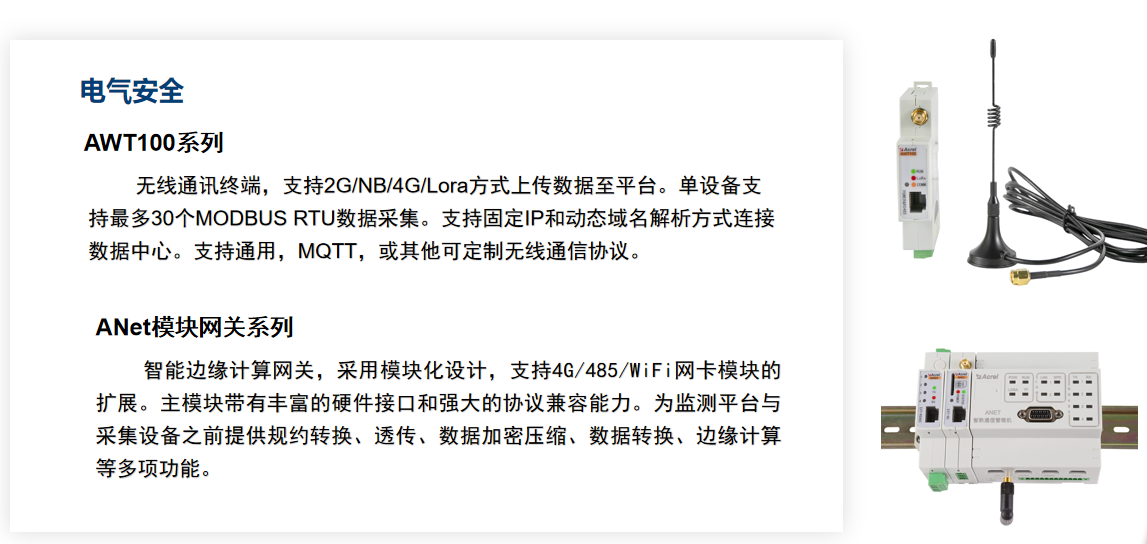

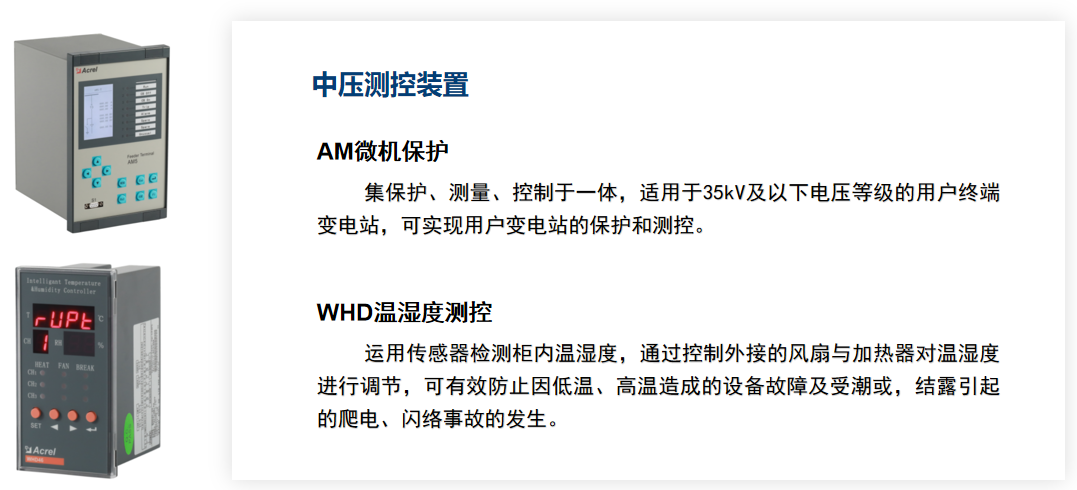

五、云平台硬件选型
