温州喜来登大酒店电力监控系统的设计与应用

基本信息:
项目名称:温州喜来登大酒店电力监控系统的设计与应用
项目地点:浙江 温州
实施时间:2011年6月
项目简介:

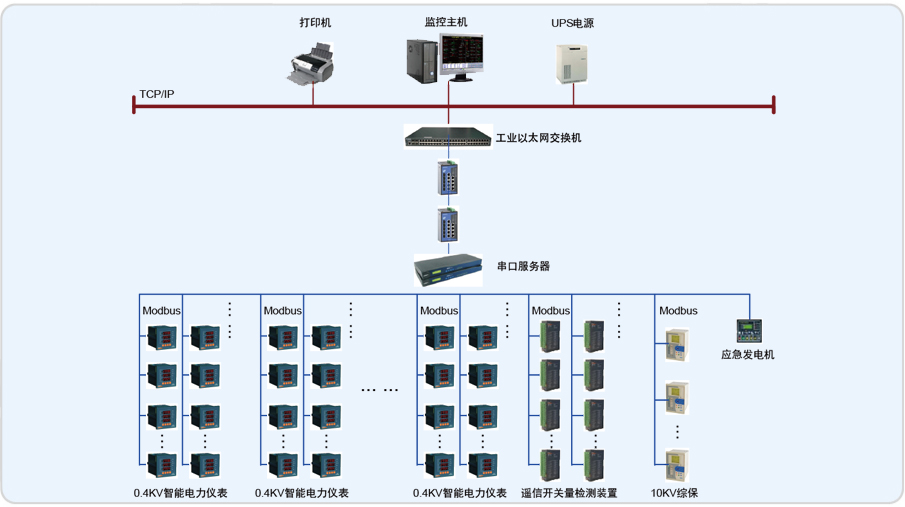

温州喜来登大酒店原名温州锦绣假日大酒店,由温州锦绣酒店投资公司和喜达屋集团共同建造,安科瑞电气股份有限公司于2011年6月承接了温州喜来登大酒店电力监控系统项目。现场层采用ACR系列及PZ系列仪表采集配电系统各回路电参量,采用ARTU-K32系列多回路遥信装置采集开关信号;现场仪表经通讯组网后远传至后台电力监控系统,通过Acrel-2000型电力监控系统实现远程遥测、遥信自动化监测,从而实现变配电系统的自动化管理。
温州喜来登大酒店配电监控系统的设计由上海安科瑞电气股份有限公司承接,作为其楼宇自动控制系统的一环,配电监控系统的监控范围覆盖配电室内所有高低压开关柜上安装的电力仪表,4台变压器温湿度控制仪以及应急发电机。
温州喜来登大酒店有一大一小两个配电室,都位于裙房3层,应急发电机位于裙房地下2层。配电监控系统监控范围内的6台ABB REX521微机保护装置,7台ACREL ACR320EK网络电力仪表、128台ACREL PZ96-E4可编程智能仪表及4台LD-B10变压器温湿度控制仪集中分布于两个配电室内。英国深海5220应急发电机位于裙房地下二层的发电机室,其运行数据由555控制模块采集并上传至上位监控主机。
系统实现的功能:

1、数据采集与处理:数据采集主要由底层多功能网络仪表采集完成,实现远程数据的本地实时显示。
2、运行负荷曲线:定时采集进线及重要回路电流负荷参量,自动生成运行负荷趋势曲线。
3、历时事件。历时事件查看界面主要为用户查看曾经发生过的故障记录、信号记录、操作记录、越限记录提供方便友好的人机交互。
4、数据库建立与查询:主要完成遥测量和遥信量定时采集,并且建立数据库,定期生成报表,以供用户查询打印;
5、用户权限管理:针对不同级别的用户,设置不同的权限组,防止因人为误操作给生产,生活带来的损失,实现配电系统的安全,可靠运行;
6、网络访问:配电监控系统可通过IE浏览器进行远程访问,方便酒店管理公司在中央监控室以外的地方查看和处理配电系统运行数据。
